ZMQ系列气动薄膜切断阀
    发布时间: 2014-08-17 21:24

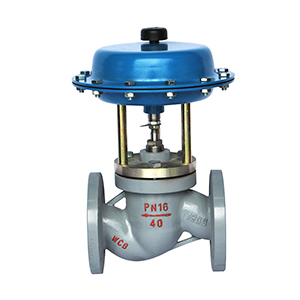

ZMQ系列气动薄膜切断阀

ZMQ系列气动薄膜切断阀


本公司生产的ZMQ型气动薄膜切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。


【规格参数】


公称通径

DN15~DN400

公称压力

PN1.0~PN10.0  Class150~Class600

工作温度范围

-196℃~565℃

连接方式

法兰式

阀体材质

WCB  CF8  CF8M  CF3M  TA  C-276  2205

阀内件材质

304  304+STL  316   316+STL  316L  316L+STL 17-4PH  C-276

流量特性

快开

泄漏等级

硬密封IV级  V级       软密封VI级   (标准ANSIB16.104)

薄膜执行机构

CZM200  CZM280  CZM400  CZM600  CZM1000

气源压力

0.2MPa


【产品特点】

1)切断阀采用多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。

2)阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。

3)阀内件密封部分有硬密封型和软密封两种,硬密封型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良。

4)平衡型阀内件,提高了切断阀的许用压差。
